A megfelelően kiválasztott és karbantartott kardántengely hosszú élettartam mellett teszi lehetővé a gép biztonságos, balesetmentes és gazdaságos működését. A kardántengelyt kiválasztani a következő paraméterek alapján kell:

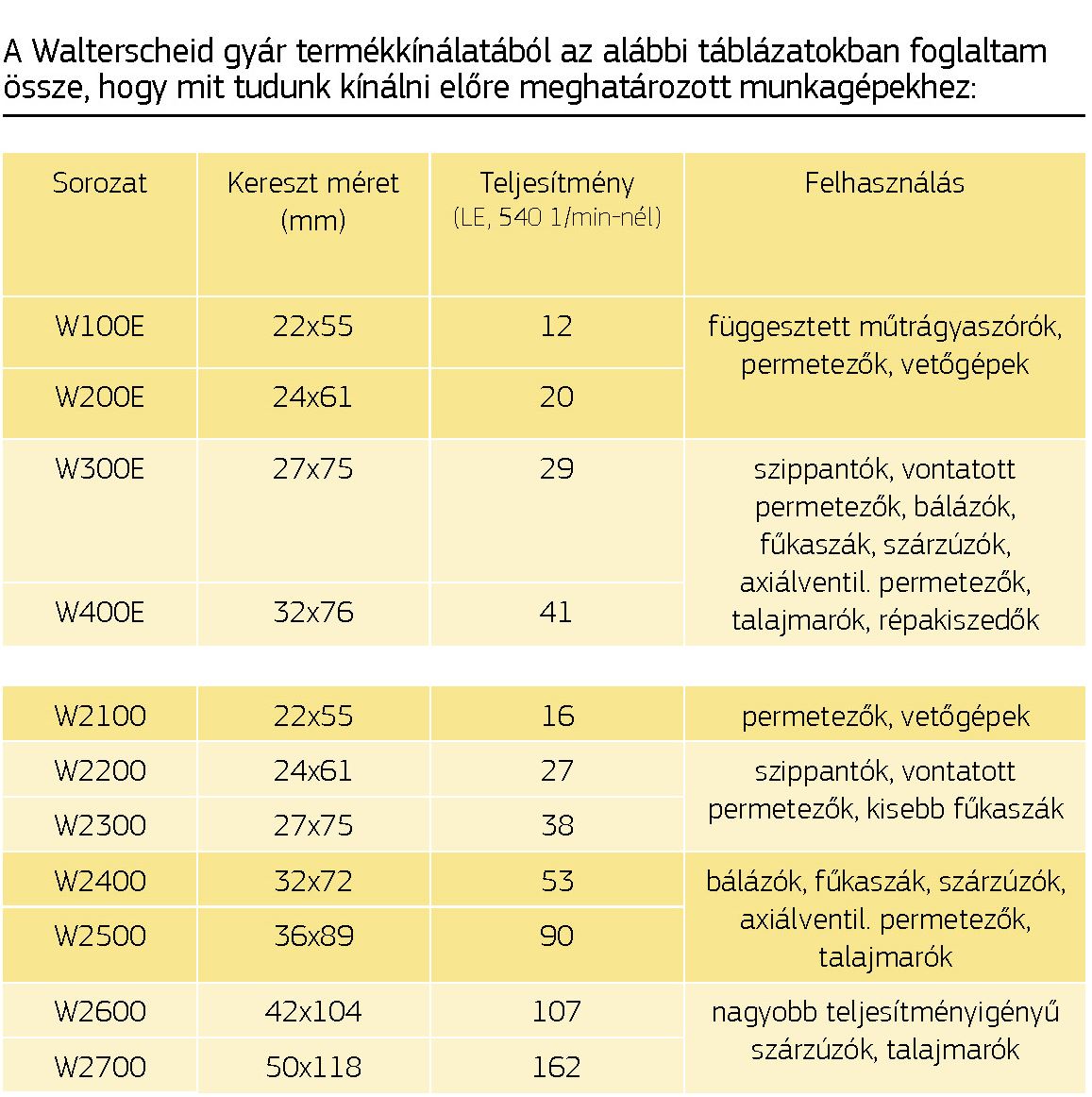

A hajtott munkagép teljesítményigénye:
A kardántengely méretét nem az erőgép motorteljesítménye határozza meg, hanem a hajtott eszköz igénye. Ez praktikusan azt jelenti, hogy egy műtrágyaszórót 60 vagy akár 200 kW teljesítményű erőgéppel is tudunk üzemeltetni, de a teljesítményigénye továbbra is azonos marad (körülbelül 8-10 kW). Ha túlméretezett kardántengelyt választunk, akkor egyrészt nagyobb lesz a bekerülési költség, másrészt túlterheljük a hajtott munkagép TLT-csonkjának a csapágyazását, ezért jelentősen lecsökken az élettartama.
A kardántengely hossza üzemeltetés közben:
A kardántengely hossza folyamatosan változik munkavégzés közben (pl.: vontatott gépek kanyarodásakor), ezért meg kell mérni, hogy mennyi a legnagyobb és legkisebb távolság a TLT-csonkok között. Fontos szabály, hogy a kardántengely profilcsövei közötti átfedés minden esetben minimum 1/3-a legyen a profilcsövek hosszának. Ennek a meghatározására vannak képletek is, de az egyharmados szabály alkalmazásával nem tévedhetünk.
Ha túl rövid a kardántengely, akkor túlterhelésük miatt gyorsabban kopnak a profilok, illetve extrém esetben el is törhetnek. Ha túl hosszú a kardán – minimumhelyzetben a profilcső felütközik a villán –, akkor nem csak a kardánkeresztek és a profilcsövek sérülnek, hanem eltörhet a TLT-csonk vagy a hajtómű is, ami jelentős kiadással jár.
A gépkapcsolat biztonsági-elem igénye:
Ha nagyméretű, és nagy fordulatszámú alkatrész van a munkagépben, akkor mindenképpen javasolható szabadonfutót használni, mert a hajtás leállítása után nem fékezi le a forgó alkatrészt, hanem a hajtást „megszakítva” hagyja tovább forogni, majd a súrlódás következtében megállni. Ezáltal nemcsak a munkagépet, hanem az erőgépet is védi a szabadonfutó a rotor fogási energiájától.
Ha a munkakörülmények miatt túlterhelődhet a gép, mindenképpen javasolt nyomatékhatárolót alkalmazni, amely az előre beállított érték túllépésekor, a kialakításától függően, vagy megszakítja vagy korlátozza a nyomatékátvitelt. A hajtott munkagépek védelmére többféle kialakítású, és leoldási karakterisztikájú nyomatékhatárolót (túlterhelésgátlót) alakítottak ki a kardántengely gyártók.
Egyéb méretbeli-, és kialakítási igények:
Itt arra gondolok, hogy ha a kardántengelynek át kell férni egy furaton, akkor nem alkalmazhatunk bármilyen túlterhelésgátlót, csak megfelelő méretűt. Ha pedig speciális burkolatra van szükség, azt katalógusból lehet kiválasztani, de a katalógusokban nem szerepel az összes kialakítás, ezért ha nem találnak megfelelőt, keressék a kollégáimat, és segítünk a megfelelő beszerzésében.
Wölfl György, termékmenedzser, AXIÁL Kft.
Forrás és kép: AXIÁL Mezőgazdasági Híradó 2016. IV. szám
